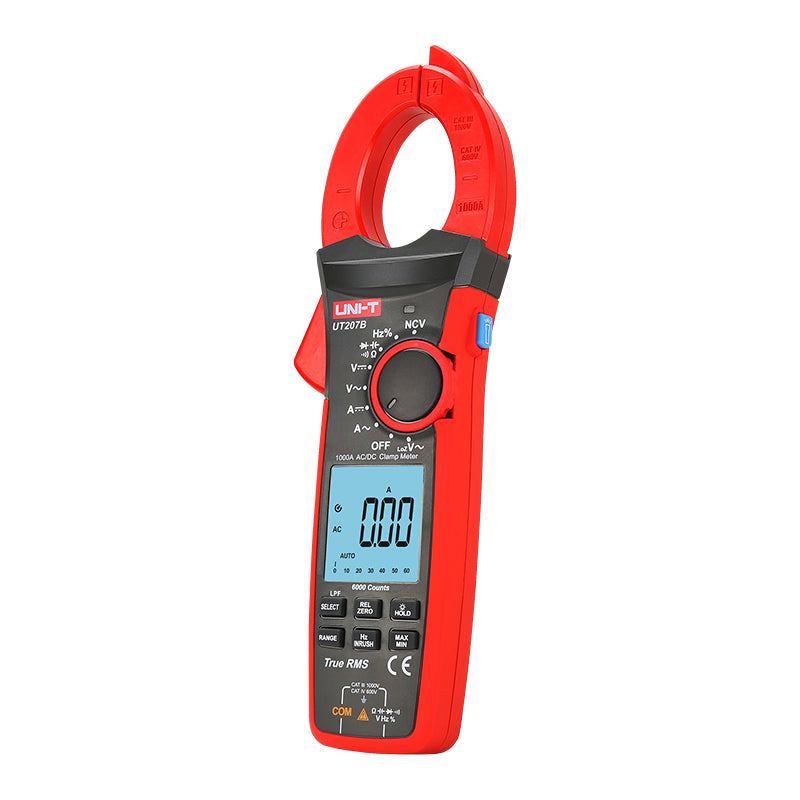

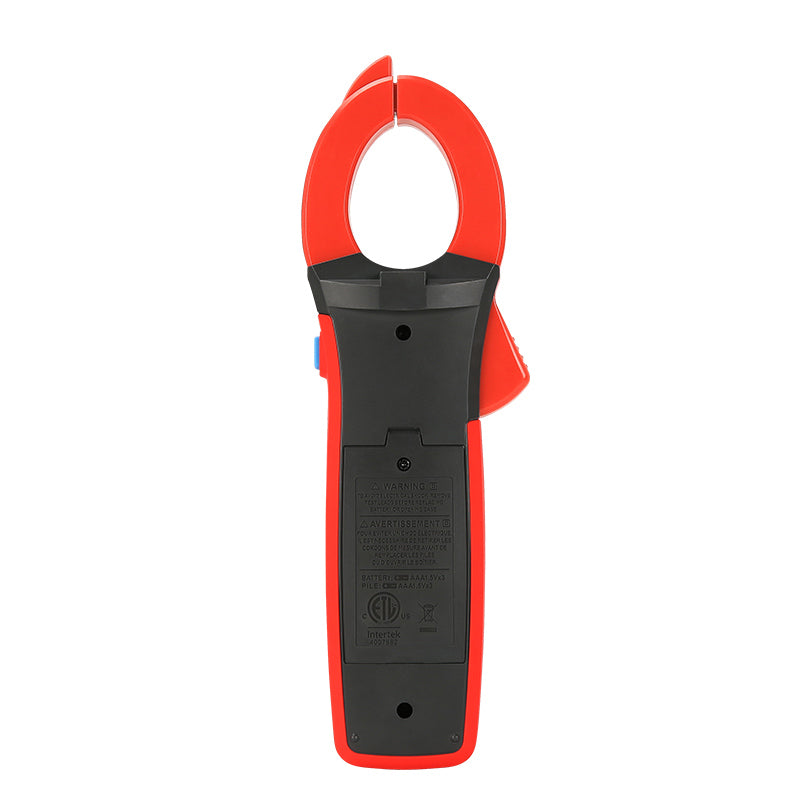

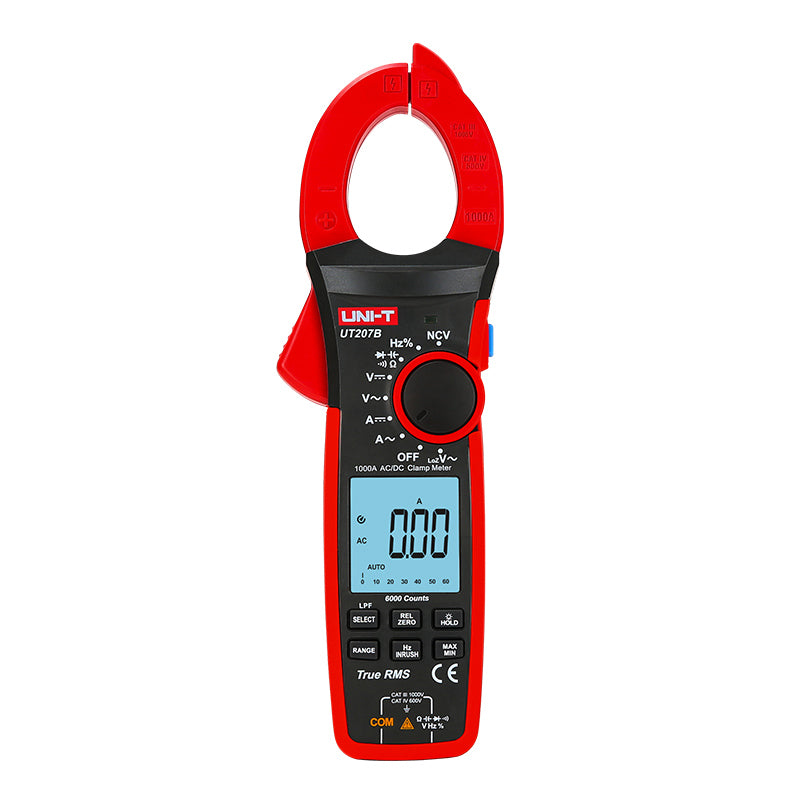

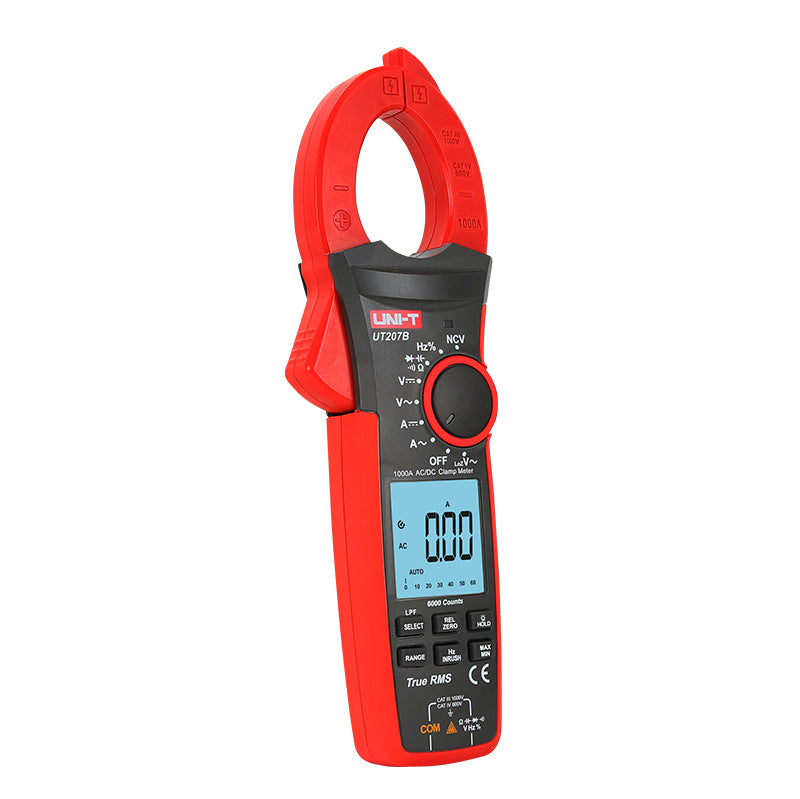

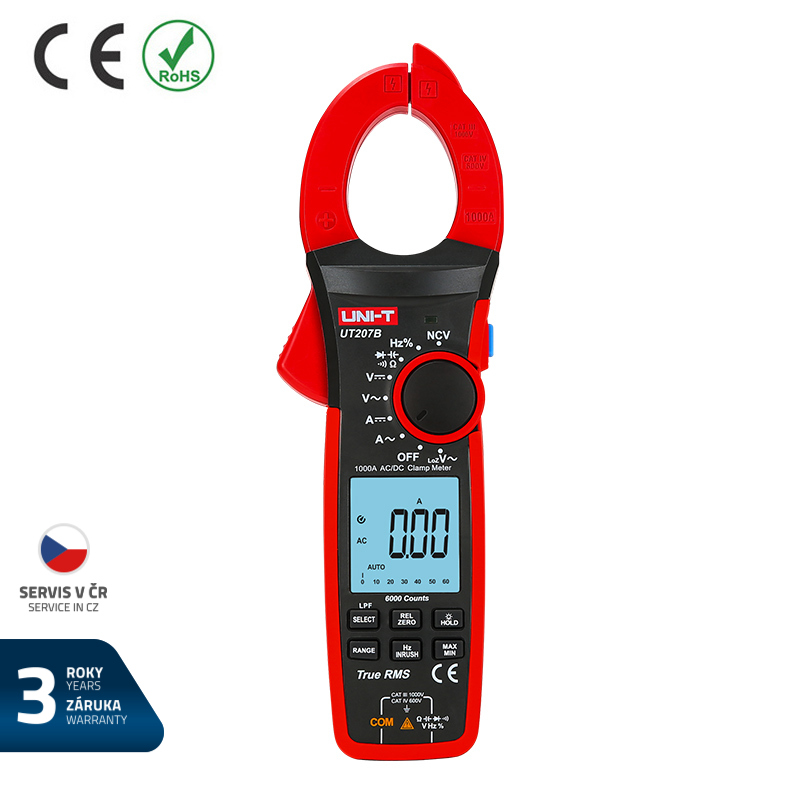

UNI-T UT207B bilincses multiméter

A termékhez 3 év garancia jár. Az UT207B digitális bilincsmérő 1000V-ig terjedő váltó- és egyenfeszültségek, 1000A-ig terjedő váltó- és egyenáramok, valamint 1000V-ig terjedő kisfeszültség (LV) és 1000A-ig terjedő áram frekvenciájának mérésére szolgál 40Hz és 400Hz között, kisfeszültség (MV) esetén pedig 10Hz és 1MHz között. Minden tartományban rendelkezik 1000V-nál nagyobb feszültségek elleni védelemmel, valamint hangjelzéssel és optikai riasztással. Négyjegyű, többszegmenses, 43 x 45 mm-es, hátulról megvilágított kijelző gyors frissítési sebességgel (3-szor/s). A kijelző maximális értéke 6000. A kijelző egy 31 részből álló analóg skálát (oszlopdiagram) tartalmaz. Az állkapocsnyílás 42 mm átmérőjű kábelek mérését teszi lehetővé. Az érintésmentes elektromos térérzékelés (NCV) lehetővé teszi a feszültség alatt álló vezetékek érzékelését. A tesztkábelekhez mellékelt szondahegyfedél lehetővé teszi a CAT III alacsonyfeszültségű távvezetékeken történő méréseket ívveszély nélkül. A tüskefedél nélkül a tesztkábelek csak CAT II-es kisfeszültségű elosztóvezetékeken (pl. 230 V-os aljzatokon) mérhetők. Az érzékelő egy érzékeny Hall-szonda. A 3000A-ig terjedő áramok méréséhez rugalmas hurok vásárolható. Tápegység akkumulátor 3db 1,5V R03. A mérő áramfelvétele kb. 1,8 mA. A mérő automatikus energiatakarékossági funkcióval rendelkezik - 15 perc után alvó üzemmódba kapcsol, amikor már csak <50µA-t fogyaszt, ami hatékonyan meghosszabbítja az akkumulátor élettartamát. Az energiatakarékos funkció kikapcsolható.


Termékparaméterek :

- AC/DC feszültség és áram, ellenállás, diódák, folytonosság, kapacitás mérése.
- automatikus polaritás kijelzés
- áramok és kisfeszültségek (LV) frekvenciamérése 1000 V-ig 40-400 Hz tartományban
- kisfeszültségű (mn) frekvenciamérés 10 Hz és 1 MHz közötti tartományban
- kapacitásmérés 60nF és 60mF között
- arányos (relatív) feszültség- és kapacitásmérések
- többszegmenses kijelző és hangos/látványos riasztás
- 1000V-nál nagyobb feszültségek elleni védelem az összes tartományban
- NCV funkció - feszültség alatt álló vezetők érintésmentes érzékelése
- LoZ V~ mérési funkció a műszer alacsony bemeneti impedanciájával (kb. 2k?)
- INRUSH funkció - tranziensek mérése 100msec hosszúságig - indítóáram a készülékkapcsolás során akár 3000A-ig, kiegészítő rugalmas hurokkal
- LPF ACV funkció - váltakozó feszültség mérése nf-szűrővel (kb. 2,5kHz) változó frekvenciájú invertereknél
- frekvencia/kapcsolási ciklus mérési funkció
- automatikus vagy kézi tartományváltás választása

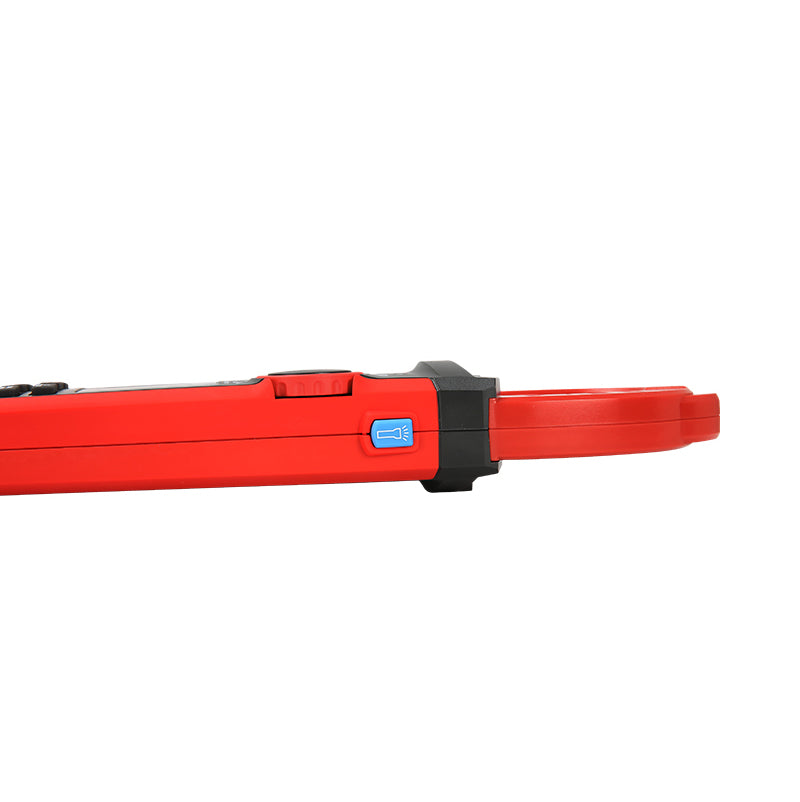

- beépített zseblámpa
- Az áram- és feszültségmérés pontossága a tartomány 5% és 100% közötti tartomány használata esetén garantált, ha a tartomány ?5%-a, a tartományt meg kell változtatni


Műszaki paraméterek :

1. Váltakozó áram mérése ( tartományok / felbontás / pontosság ):

40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A / 1A / 40Hz ~ 400Hz ±(2,0%+5)
- A frekvenciafigyelési pontosság 40Hz és 400Hz közötti váltakozó áram mérésekor ±(0,1%+3) 0,1Hz-es felbontás mellett.
- túlterhelés elleni védelem 1000A-nál


2. AC indítóáram mérése ( tartományok / felbontás / pontosság ):

40Hz ~ 400Hz ±(10,0%+10)
600,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
1000,0A / 1A / 40Hz ~ 400Hz ±(10,0% + 10)
- Túlterhelésvédelem 1000A-nál

rugalmas áramhurokkal
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
3000,0A / 1A / 40Hz ~ 400Hz ±(10,0%+10)
- Túlterhelésvédelem 3000A-nál


3. DC árammérés ( tartományok/felbontás/pontosság ):

±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
1000,0A/ 1A / ±(2,0%+5)
- Túlterhelésvédelem 1000A-nál


4. AC feszültségmérés ( tartomány/felbontás/pontosság ):

40Hz ~ 400Hz ±(1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- Frekvenciafigyelési pontosság 40Hz és 400Hz közötti váltakozó feszültség mérésekor ±(0,1%+3) 0,1Hz-es felbontás mellett.
- túlterhelésvédelem 1000Vrms-nál
- bemeneti impedancia kb. 10MG?


5. LPF AC V (mérés aluláteresztő szűrővel kb. 2,5kHz)
( tartomány/felbontás/pontosság ):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- Túlterhelés elleni védelem 1000Vrms-nál
- bemeneti impedancia kb. 10MG?


6. LPF AC V (alacsony bemeneti impedancia mérés kb. 2k?)
( tartomány/felbontás/pontosság):
±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- Túlterhelés elleni védelem 1000Vrms-nál
- bemeneti impedancia kb. 2k?


7. Egyenfeszültségmérés ( tartomány / felbontás / pontosság ):

±(0,8%+3)
6.000V / 0.001V / ±(0.5%+3)
60,00V / 0,010V / ±(0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V / ±(0,5%+3)
- Bemeneti impedancia kb. 10M?
- Túlterhelésvédelem 1000Vrms-nál


8. Ellenállásmérés ( tartományok / felbontás / pontosság ):

±(1,0%+3)
6 000k? / 0,001k? / ±(1,0%+2)
60,00k? / 0,01k? / ±(1,0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6,000M? / 0,001M? / ±(2,0%+8)
60,00M? / 0,01M? / ±(2,0%+8)
- Túlterhelés elleni védelem 1000 Vrms-nál
- Nyitott áramköri feszültség kb. 1V


9. Az áramkör folytonosságának ellenőrzése:

- Ha a mért ellenállás kisebb, mint 30?, egy hangjelzés jelzi a folyamatos áramkört.
- ha a mért ellenállás nagyobb, mint 70?, a megszakadt áramkör jelzése esetén nem szólal meg a csengő.
- Bizonytalanság 31? és 69? között
- a nyitott áramkör feszültsége körülbelül 1,0 V
- mérés 600? tartományban, 0,1? felbontással
- túlterhelés elleni védelem 1000 Vrms értéken


10. Diódamérések:

- a félvezető-összeköttetésen átmenő irányban a feszültségesés kisebb vagy egyenlő 2V-nál
- szilícium-összeköttetés esetén 0,5-0,8V-os feszültségesés a jellemző.
- a nyitott áramkör feszültsége körülbelül 3,0V
- mérések 6 000V-os tartományban, 0,001V-os felbontással.


11. Kapacitásmérések ( tartományok/felbontás/pontosság ):

±(4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6,000µF / 0,001µF / ±(4,0%+5)
60,00µF / 0,01µF / ±(4,0%+5)
600,0µF / 0,1µF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- Túlterhelés elleni védelem 1000 Vrms-nál


12. Frekvenciamérés és üzemidő (töltés) ( tartományok/felbontás/pontosság ):

frekvencia: 10Hz - 1MHz / 0,01Hz - 1kHz / ±(0,1% + 3)
Kitöltés: 10%-99,0% / 0,1% / ±(2,6% + 7)

- Megjegyzés: 1 ) Mérési érzékenység:
10Hz-100kHz: 250mVrms ? bemeneti amplitúdó ? 20V RMS
100kHz-10MHz: 600mV RMS ? bemeneti amplitúdó ? 20V RMS

- Megjegyzés 2 ) A kitöltési ( szolgálati arány ) mérés csak 10Hz-10kHz-es négyszöghullámok esetén alkalmazható:
2Vpp ? bemeneti amplitúdó ? 20V p-p

- túlterhelés elleni védelem 1000 Vrms-nál


13. Érintésmentes elektromos térérzékelés (NCV):

- Az érzékelt feszültség intenzitásának növekedésével a sávdiagram több szegmense jelenik meg, és magasabb értékek esetén gyakran megszólal a hangjelzés és a LED villogni kezd.


Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- relatív (arány) módú mérés a feszültség- és kapacitásmérésekhez: igen
- adattartás ( HOLD ): igen
- alacsony akkumulátor töltöttségi szint jelzése: igen
- automatikus kikapcsolás: igen
- 1,5 V-os elemes tápegység (R03): 2 db
- háttérvilágítású kijelző mérete: 43 x 45 mm
- a termék méretei: 272 x 81 x 43,5 mm
- a termék nettó súlya: 450 g
- termék színe: piros és szürke


Csomag tartalma: A termékhez tartozó termékek a következők:

- UT207B bilincses multiméter: 1db
- Tesztkábelek: 1 pár
- 1,5 V-os elemek (R03): 3db
- Felhasználói kézikönyv: 1db


Nagykereskedelmi csomagolás:

- dobozonként: 10db
- szabványos karton méret: 355 mm x 330 mm x 315 mm
- standard bruttó kartondoboz súlya: 7,1 kg


GYÁRTÓ: UNI-TREND
