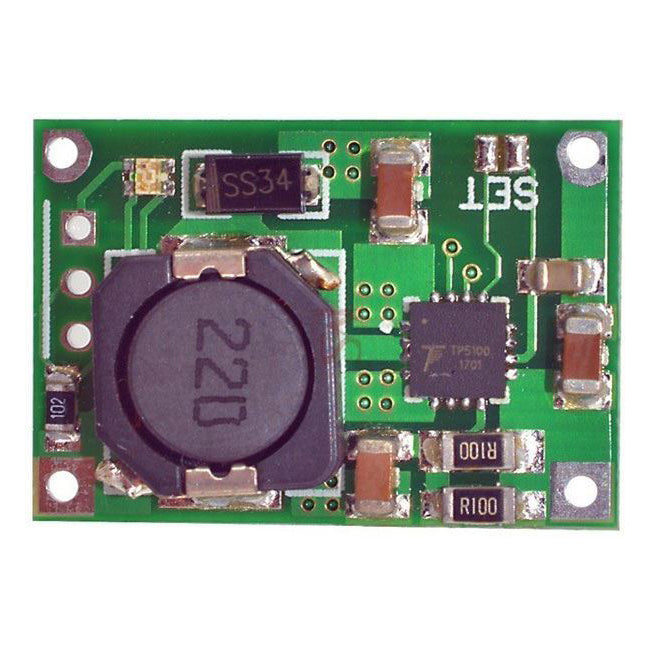

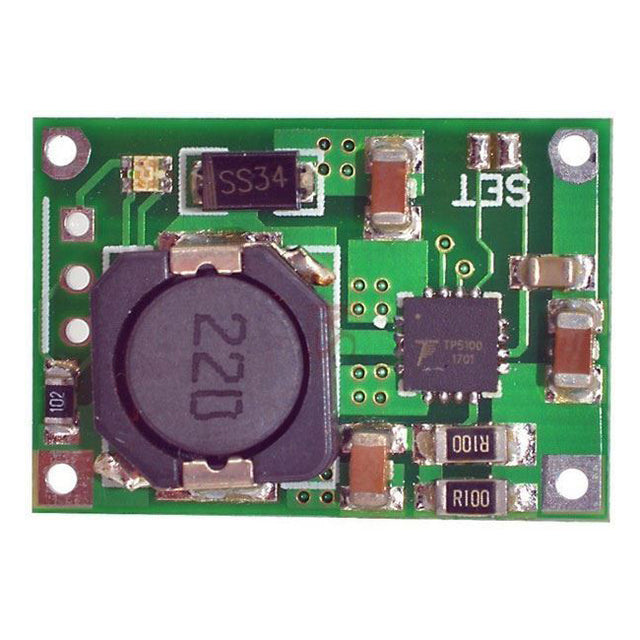

Töltő 1-2 Li-Ion cellához 2A védelemmel, modul IO TP5100-mal
Nabíjecí modul Li-Ion - typ TP5100, nabíjení 1–2 článků, napětí 4,2V (1 článek) nebo 8,4V (2 články v sérii, propojení pájecích plošek SET), nabíjecí proud 2A nastavitelný v rozsahu 0,5–2A změnou odporu Rprog, rekondičně nabíjí proudem 100mA při napětí článku pod 2,9V, LED indikace stavu (červená = nabíjení, modrá = nabito), bez nadproudové a zkratové ochrany
Több mint 5 db raktáron
Várható szállítás:
04.09.2026
Normál ár
462 Ft
364 Ft
ÁFA nélkül
Egységár
/
Nem elérhető
OEM | SKU:
09830150
Töltő 1-2 Li-Ion cellához 2A védelemmel, modul IO TP5100-mal
Normál ár
462 Ft
364 Ft
ÁFA nélkül
Egységár
/
Nem elérhető
Termékleírás
A töltő 1-2 lítiumcella 3,6 V-os feszültséggel történő töltésére szolgál 2A állandó áram mellett 4,2 (8,4) V-os feszültségig, amelyet aztán a cellapólusoknál tart.
Termékleírás: A töltő a töltőhöz tartozik:
- Állandó áramú töltés. Az Rprog ellenállás változtatásával - lásd a képet a függelékben - a töltési áram 0,5A-2A tartományban változtatható.
- A töltés leáll, amikor a cellakapocs feszültsége eléri a 4,2V-ot. Ha 2 cellát használunk sorban 8,4V. Ebben az esetben a SET forrasztólapokat kell összekötni.
- 100mA felújító töltési áram abban az esetben, ha a cellakapocs feszültségszint <2,9V. Ha ez a feszültség elérte ezt a feszültséget, a modul 0,5-2A névleges árammal tölt, amíg a bilincsfeszültség el nem éri a 4,2V-ot.
- optikai töltési állapotfigyelés. Piros LED jelzi a töltést, kék LED jelzi a töltés befejezését.
- túláram és rövidzárlat elleni védelem nélkül
- 1 vagy két cella kiválasztása a SET jelnél lévő tekercses jumper segítségével
- lehetőség külső jelző LED csatlakoztatására - két színű, közös anóddal rendelkező LED
Műszaki paraméterek:
- IO TP5100, töltési módszer: CC/CV

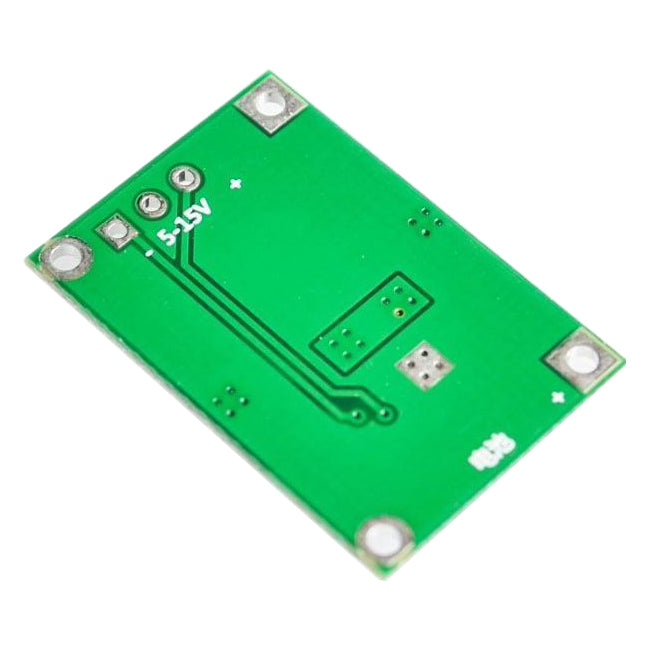

- Bemeneti feszültség: 5-15V
- Töltési áram 2A (az ellenállás változtatásával 0,1A-2A állítható)
- Töltés vége: 4,2V
- Felújító töltés <2,9V-nál
- méret 17×25mm/2g
A termék nem önállóan működő egység, szakszerű összeszerelést igényel.
