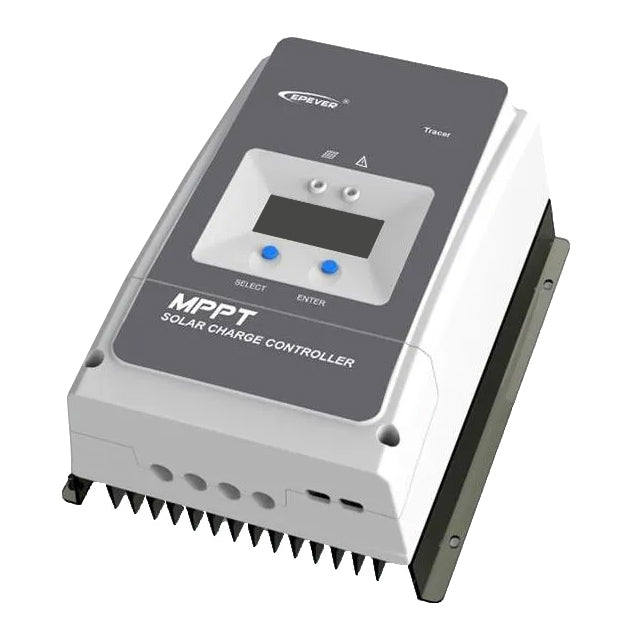

MPPT napelem vezérlő EPever 200VDC/80A 8420AN - 12/24/48V

A 8420AN nagy teljesítményű MPPT napelemvezérlő megbízható megoldást nyújt nagyobb rendszerekhez, akár 200 V-os panelfeszültséggel és 80 A maximális töltési árammal. Akkumulátor 12/24/48V, PV max. 1000/2000/4000Wp.
Az EPEVER Tracer 8420AN MPPT napelemes szabályozó magas minőséget és maximális felszereltséget biztosít a PV rendszerekhez. A Tracer AN sorozatot nagy töltési kapacitás jellemzi, így alkalmas nagyobb sziget- és hibrid rendszerekhez.

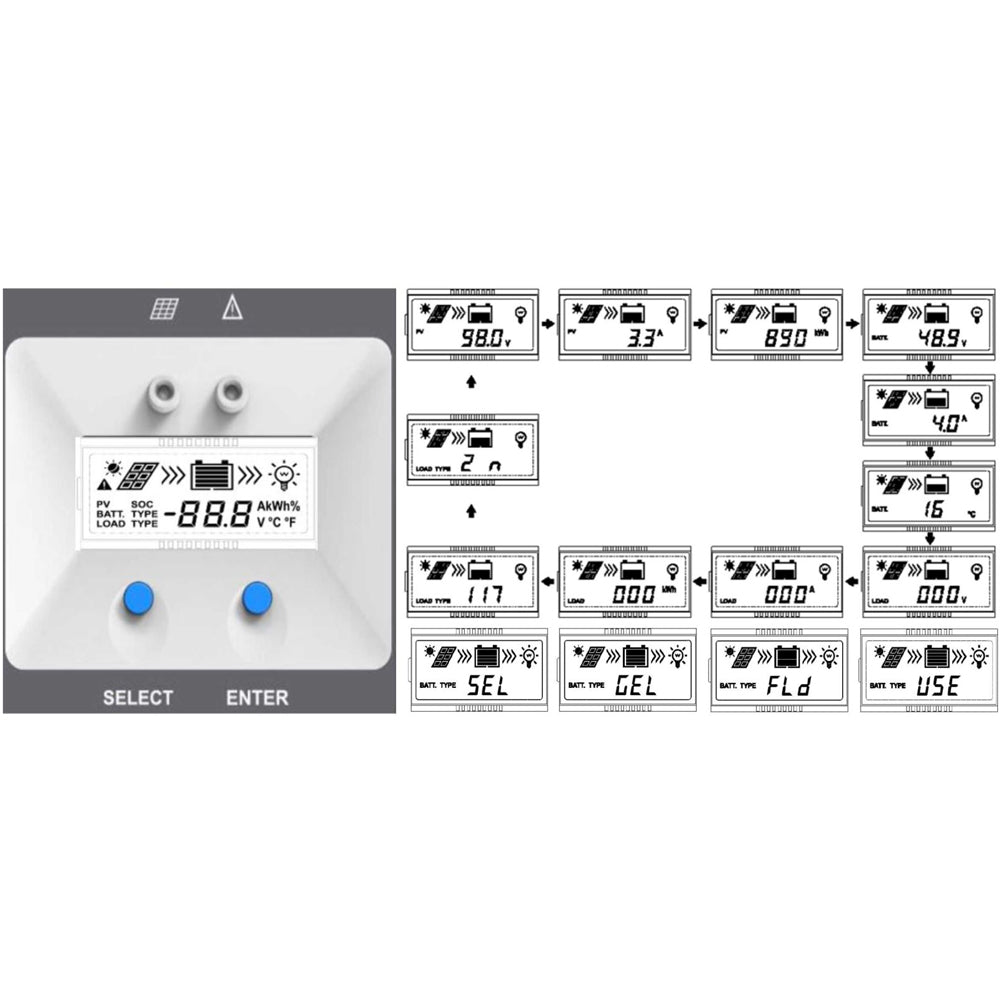

Az MPPT vezérlőbe közvetlenül egy multifunkciós kijelző van beépítve a rendszer egyszerű felügyeletéhez és a működési paraméterek lehetséges beállításához, beleértve a vezérlő LED-eket is.

Funkciók:
- A vezérlő inverterként működik, ami azt jelenti, hogy nagyobb bemeneti feszültséget és kisebb áramot képes alacsonyabb feszültséggé és nagyobb árammá feldolgozni, nagy hatékonysággal. Így gyakorlatilag bármilyen napelemet használhatunk. A vezérlő kompatibilis az ólom-sav és lítium-ion akkumulátorokkal.

Technológia:
- A Tracer AN sorozatú vezérlő a többfázisú szinkron egyenirányítási technológián (MSRT) és fejlett MPPT vezérlő algoritmuson alapul, kétmagos processzorarchitektúrával és közös mínusz pólussal. Az MSRT nagyon magas konverziós hatásfokot tud garantálni bármilyen töltési teljesítmény esetén, ami egyértelműen javítja a napelemes rendszer energiahatékonyságát.
A fejlett MPPT vezérlő algoritmus minimalizálja a teljesítményveszteséget és a veszteségidőt, biztosítva a követési hatékonyságot, valamint a magas konverziós hatékonyságot nagy vagy alacsony teljesítmény mellett, így a Tracer AN termékek bármilyen helyzetben gyorsan követhetik a PV-rendszer maximális üzemi feszültségét, hogy a panelből maximális energiát nyerjenek ki.

A napelem maximális teljesítménye Wp-ban kifejezve:
- A modell akkumulátorának maximális töltési teljesítménye 80A, ami 1000Wp panelteljesítménynek felel meg, ha 12V-os akkumulátorral rendelkezik, 2000Wp, ha 24V-os akkumulátorral rendelkezik, vagy 4000Wp, ha 48V-os akkumulátorral rendelkezik. Ha a panel nagyobb teljesítményt szolgáltat, a vezérlő csak a névleges maximális teljesítményre korlátozza azt. A PV panelek teljesítménye azonban nem lehet több, mint a vezérlő névleges teljesítményének 1,5-szerese, különben a vezérlő tartósan károsodhat!

A napelemek maximális bemeneti feszültsége:
- A napelemek sorba köthetők, de a teljes kimeneti feszültségük üresjáratban, amelyet Voc-nak nevezünk (vigyázzunk, hogy ne keverjük össze a terhelés alatti panelfeszültséggel, amelyet Vmpp-nek nevezünk), soha nem haladhatja meg a Voc 200V üresjárati feszültség értéket - ennek az értéknek a túllépése tartósan károsítja a szabályozót. Itt figyelembe kell venni, hogy a napelem feszültség a környezeti hőmérséklet csökkenésével nő, és a napelem paramétereiben megadott Voc érték a 25?-os érték. Ezért nem javasoljuk, hogy a megadott Voc érték meghaladja a 180V-ot 25? mellett (terhelőfeszültség Vmpp maximum 144V)! A 12/24/48V-os akkumulátornak megfelelően az egyes típusoknál a sorba kapcsolt PV panelek maximálisan megengedett mennyiségét a kézikönyvben találja.

Felügyelet és beállítás:
- A vezérlő paramétereinek beállítása (elsősorban a használt akkumulátor típusáról van szó) a beépített LCD vagy a külső MT50 kijelző segítségével történik - nem tartozik a vezérlőhöz. Három alapvető akkumulátortípus áll rendelkezésre: zárt, zselés, elárasztott. A negyedik lehetőség a felhasználó által beállítható akkumulátor - itt bármilyen paraméter beállítható.
- A paraméterek beállítása és a felügyelet a számítógépen is elvégezhető, ehhez csak egy EPsolar USB kommunikációs kábelre és szoftverre van szükség, amely ingyenesen letölthető az USB kábel fülről. A monitorozás és a beállítás mobiltelefon vagy táblagép segítségével is elvégezhető. Ehhez a BLE-01 Bluetooth modulra lesz szüksége.

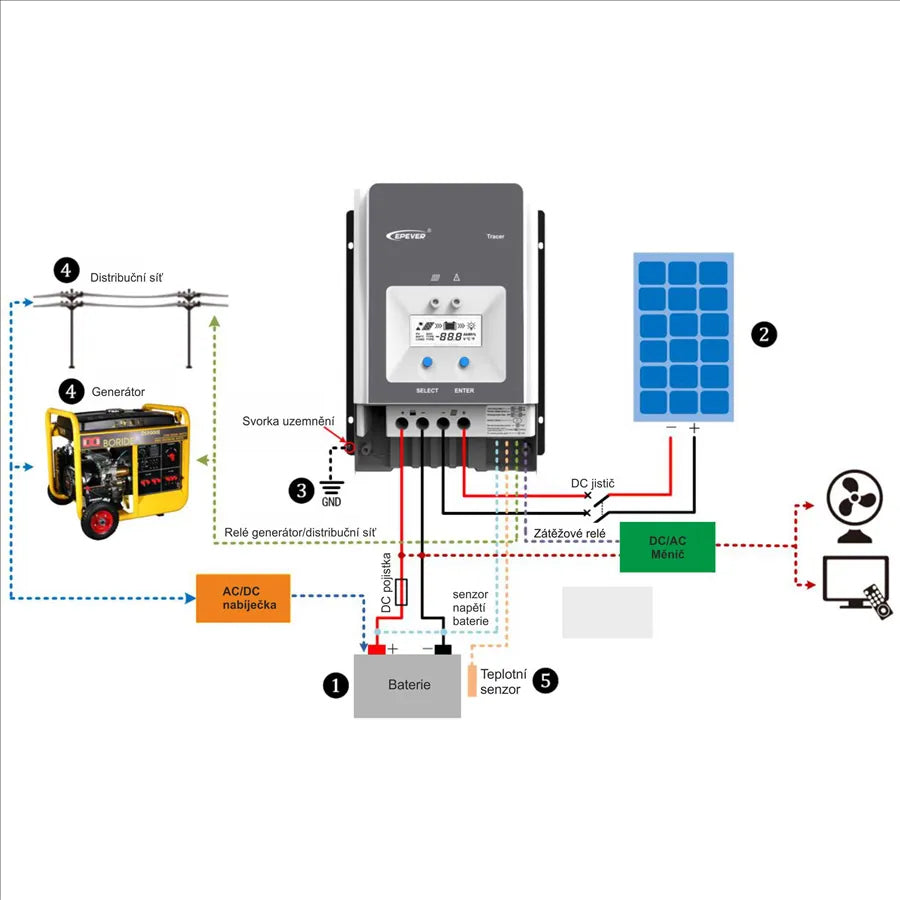

A terhelési relék vagy az automatikus generátorvezérlés megkönnyíti a hibrid energiarendszer létrehozását. Az átfogó elektronikus védelmek, köztük a túltöltés elleni védelem, a túlterhelés elleni védelem, a túlkisülés elleni védelem és a PV polaritás megfordítása elleni védelem hatékonyan biztosítja a napelemes rendszer biztonságosabb és megbízhatóbb működését hosszabb ideig. A szabványos MODBUS kommunikációs protokollal és 5V-os tápegységgel ellátott, szigetelt RS485 interfész megkönnyíti a fogyasztó számára a készülék bővítését, támogatja akár 8 vezérlő soros működését a rendszer bővítéséhez, és megfelel a különböző felügyeleti követelményeknek, így különböző létesítményekben, például napelemes RV, otthoni rendszerek, terepi felügyelet stb. használható.


Termékparaméterek:

- CE tanúsítás (LVD EN/IEC62109, EMC EN61000-6-1/3).
- kiváló minőségű és alacsony hibaszázalékú alkatrészek az ST-től és az Infineontól a termék lehető leghosszabb élettartamának biztosítása érdekében.
- Fejlett MPPT technológia és nagyon magas, akár 99,5%-os követési sebesség
- Maximális DC/DC átviteli hatásfok, akár 98,7%-os
- Fejlett MPPT vezérlő algoritmus minimalizálja az MPP veszteségeket és a veszteségidőt
- Pontos érzékelés és követés a több MPP-csúcs legmagasabb pontjánál is
- Széles MPP működési feszültségtartomány
- Automatikus vezérlőrendszer a névleges értéket meghaladó töltési teljesítmény és áram korlátozására
- Négy akkumulátortípus támogatása: hermetikusan zárt, zselés, elárasztott és felhasználó által beállítható akkumulátorok
- Akkumulátor hőmérséklet-kompenzációs funkció
- Valós idejű energia naplózási és statisztikai funkció
- Automatikus teljesítménycsökkentő funkció a hőmérséklet túllépésekor
- 100%-os működés teljes terhelés mellett a környezeti üzemi hőmérsékletek tartományában töltés és kisütés közbeni 100%-os működés
- Akár 8 egység sorba kapcsolásának támogatása a rendszer bővítéséhez
- Külső terheléskapcsoló jel, amely a terhelési relét vezérli a diverzifikált terhelési módok megvalósításához
- első és második terhelésvezérlő lekapcsolás, két reléérintkezőt tartalmaz
- automatikus funkcióvezérlés és generátorrelé kialakítása
- automatikusan vezérelt hálózati/generátor relé a hibrid energiarendszer létrehozásának megkönnyítése érdekében
- Távoli hőmérséklet- és feszültségérzékelő képesség az akkumulátor pontos hőmérséklet- és feszültségadatainak gyűjtéséhez
- Elkülönített RS-485 port 5V DC/200 mA kimenettel a MODBUS-kompatibilis, saját tápegységgel nem rendelkező elektromos eszközökhöz
- Felügyelet és paraméterbeállítás mobilalkalmazások vagy PC-szoftver segítségével.
- Méretek: 394×240×134 mm
- Súly: 6,1 kg


Műszaki paraméterek:

- MPPT technológia
- Feszültség: 12 V
- Feszültség: 24 V
- Feszültség: 48 V
- PV feszültség: 200 V
- Töltési áram: 80 A
- Bluetooth: nincs


Részletes műszaki információk a mellékelt kézikönyvben találhatók.
