Kerítésszerkezet TIPA 3 napelem 1365Wp számára

Napelemes kerítésépítés - Fotovoltaikus kerítés (3 paneles szett, 3,5 m hosszú)

Szeretné a lehető legjobban kihasználni a telkén lévő helyet, és egy elegáns kerítést kombinálni a saját zöld energia termelésével? Ez a komplett, 3,5 m hosszúságú napelemes kerítés szerelőkészlet innovatív és rendkívül esztétikus megoldás a fotovoltaikus panelek függőleges helyzetben történő telepítéséhez.
Ez a rendszer ideális a hagyományos kerítés modern kiváltására, a magánélet védelmére szolgáló árnyékolónak vagy a meglévő beton és szilárd alapok hatékony felhasználására. A függőleges tájolásnak köszönhetően a panelek ráadásul tökéletesen befogják az alacsony téli napsütést, és a hó vagy a por miatt minimális teljesítménycsökkenést mutatnak. A készletek ráadásul opcionális tartozékok segítségével kombinálhatók és összekapcsolhatók egymással.

A rendszer fő előnyei

Testreszabott méretek: a készletet pontosan optimalizálták a 3482 mm-es teljes szerkezeti hosszra, és 3 napelemet tud befogadni.
Prémium minőségű anyag: a robusztus alumínium H-profilok rendkívüli tartósságot és ellenállást garantálnak a kedvezőtlen időjárási körülményekkel szemben.
A teljes mechanikai kirakós: a készlet mindent tartalmaz, amire szüksége van - a tartóprofiloktól kezdve a vég- és középkonzolokon át a földelő alátétekig és a masszív horganyzott konzolokig, csavarokkal az oszlopokhoz való rögzítéshez.
Csúcskategóriás paneleket tartalmaz: a készlet 3 nagy teljesítményű Trina Solar 455W (Vertex S+ Dual Glass N-Type) dupla üvegpanelt tartalmaz, amelyek ideális választást jelentenek függőleges telepítésekhez.

A csomag tartalma és műszaki adatok

Teljes építési hosszúság: 3482 mm
Teljes szerkezeti magasság: 1762 mm
Egy panel szélessége: 1174 mm
Trina Solar 455 W-os napelem: 3 db
H-profil 40x40 mm-es alumínium tartó: 2 db (3,60 m hosszú)
Ezüst (30 mm) végtartókonzol + műanyag profilkupakok: 4 db
Univerzális középső fogantyú ezüst: 4 db
C horganyzott heveder az oszlophoz való rögzítéshez: 6 db.
Rögzítőelemek a fogantyúkhoz: teljes készlet (M8-as imbuszcsavarok, anyák, alátétek).
Horgonyzóanyag a kengyelekhez: teljes készlet (M10x80-as csavarok, anyák, alátétek)
Földelő alátétek a napelemekhez: 4 db

Konstrukciós részletek
Hézagok és átfedések: A kialakítás biztonságosan lehetővé teszi a 20 mm-es átfedéseket a külső végeken és a 20 mm-es hézagokat az egyes panelek között a hőtágulás és a panelek biztonságos rögzítése érdekében a konzolokban.

Opcionális tartozékok (megvásárolható)

Annak érdekében, hogy a lehető legegyszerűbb legyen a telepítés az Ön ingatlanán, az aljzat típusának megfelelően kiválaszthatja a készlethez tartozó optimális rögzítési módot:

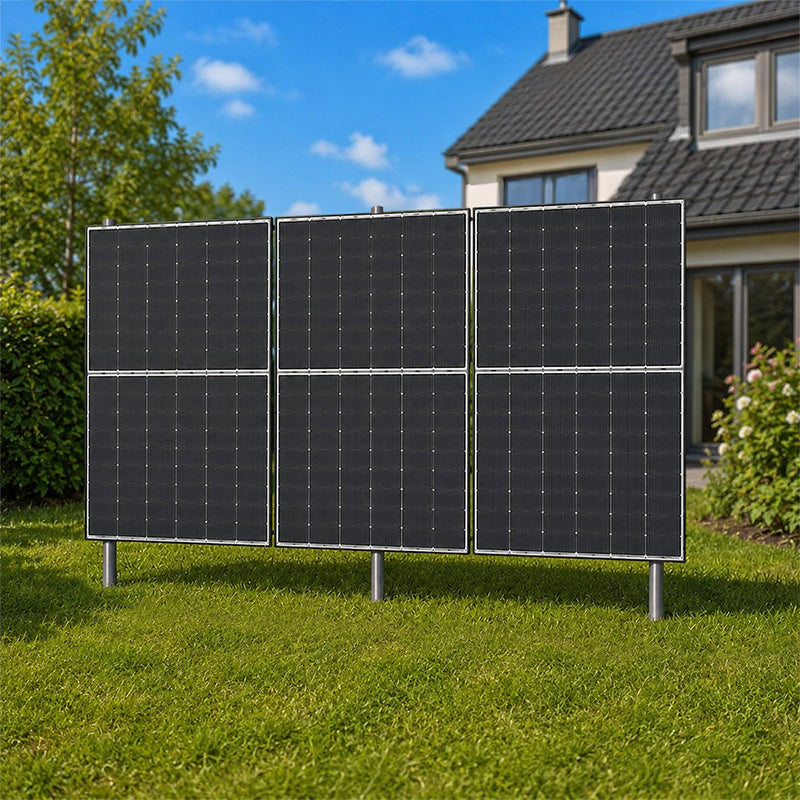

Földbe épített opció:
(átmérő 48 mm, falvastagság 2 mm) - ehhez a készlethez 3 darab szükséges 14560987.

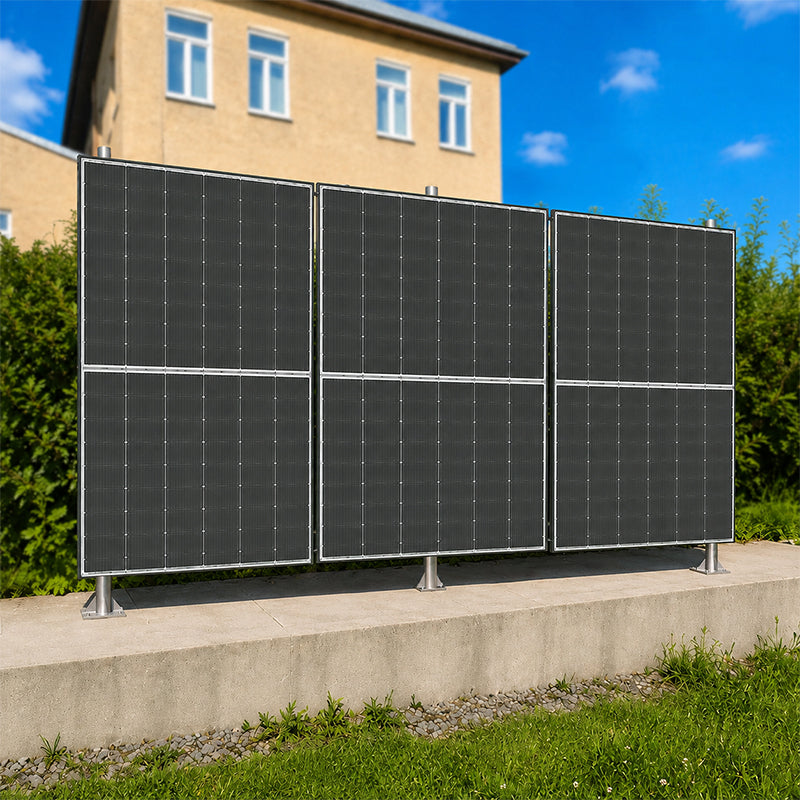

Kész szilárd alapra (pl. betonfalra) történő csavarozás lehetősége:
2,0 m hosszú acéloszlop (oszlop) (48 mm átmérő, 2 mm falvastagság) - ehhez a készlethez 3 darab szükséges 14560870.
Tömör, 48 mm-es oszlophorgonyzó talp a horgonycsavarok vagy vegyszerhorgony alapjával) - ehhez a készlethez 3 db szükséges 14561230.

Kerítéssor hosszabbító anyag:
Ha több készletből hosszabb összefüggő kerítést tervez építeni, vásároljon 40x40 mm-es szerelőprofil-csatlakozókat a megfelelő M10-es csavarokkal és karimás anyákkal együtt, hogy az alumínium profilokat szorosan és tengelyirányban össze lehessen kötni - egy hosszabbításhoz 2x 14562274, 4x 1462218 és 4x 14562147 szükséges.

Fontos megjegyzés: A szerkezet biztonsága és stabilitása érdekében szélterhelés esetén javasoljuk, hogy a 3,5 m-es készletnél a távolságot feltétlenül tartsa be és 3 tartóoszlopra szerelje fel.
