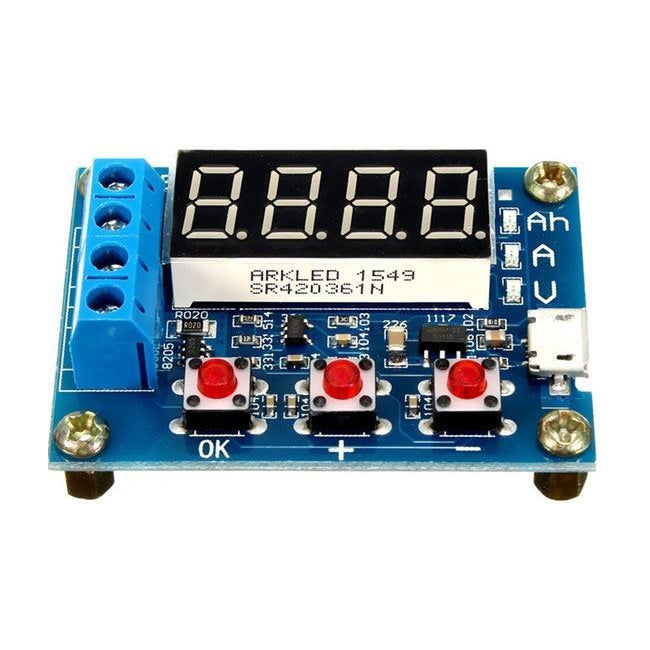

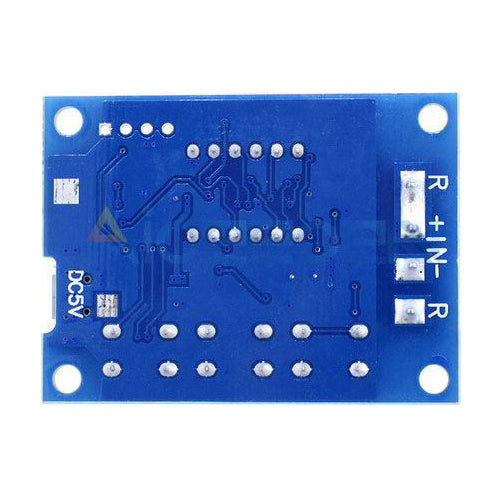

Cella- és akkumulátorteszt HW-586 - kapacitásmérő 9999Ah-ig

A modul 1,5-12 V feszültségű cella vagy akkumulátor kapacitását méri az idő, a kisütési áram és a bilincsfeszültség mérésével. Az aktuálisan mért kapacitás, a felvett áram és a bilincsfeszültség adatai a mérési folyamat során a kijelzőn jelennek meg a beállított végfeszültség értékének eléréséig. Ezután a modul leválasztja a cellát vagy akkumulátort a terhelésről, és kijelzi a kapacitását. Lehetőség van a végfeszültség korrigálására vagy a mért feszültség és kisütési áram kalibrálására.


Műszaki paraméterek:

- (micro USB bemenet): tápellátás: 4,5-6V/70mA (micro USB bemenet)
- cella vagy akkumulátor feszültsége: 1-15V, 0,01V felbontás
- kioldási végfeszültség: 0,5-11V, pontosság ±0,1V
- Kisütési áram max. 3A, felbontás 0,001A
- Maximális mért kapacitás: 9999Ah
- méretek 42×19mm

Használati utasítás:
1) Csatlakoztassa a mérendő cellát vagy akkumulátort, a kisülési ellenállást, majd a modul tápegységét (micro USB). A kijelzőn megjelenik az akkumulátor kapocsfeszültsége.
2) A + és - gombok segítségével állítsa be a végső kioldási feszültséget, amikor a modul leválasztja a terhelést az akkumulátorról. Li-Ion vagy LiPol cellákhoz állítson be 2,7V-ot (alapértelmezett 2,5V) vagy ennek a feszültségnek a többszörösét, 12V-os ólom-sav akkumulátorhoz állítson be 10,8V-ot (alapértelmezett 9V) . Erősítse meg az OK gombbal.
3) A mért kapacitás leolvasása most megkezdődik, és sorban megjelennek az áramfelvétel és a bilincsfeszültség értékei is. A kapocsfeszültség elérésekor az akkumulátor leválik a terhelésről, és a mért kapacitásérték villog a kijelzőn. Az OK gomb megnyomásával a kapacitás értéke tartósan megjelenik, majd az OK gomb ismételt megnyomásával a modul visszaáll, és készen áll a további mérésekre.
4) A kisütési ellenállás meghatározása a mérendő akkumulátor névleges feszültségének és kapacitásának függvényében történik. Egy 18650-es Li-Ion cellához 3,6-7,5ohm ellenállás megfelelő (kisülési áram 0,5-1A), egy 10-40Ah kapacitású 12V-os ólom-sav akkumulátorhoz 4-5ohm ellenállás megfelelő (kisülési áram 3A). Az ellenállás pontos mérete azonban nem befolyásolja a modul helyes mérését, csak a kisülés közbeni működési feltételeket.


Hibaüzenetek:
- ERR1: az akkumulátor feszültsége magasabb, mint 15V.
- ERR2: az akkumulátor feszültsége alacsonyabb, mint az előre beállított végkioldási feszültség
- ERR3: a kapocsfeszültség túl gyorsan csökken (hibás akkumulátor vagy nagy kisütési áram)
- ERR4: A kisütési áram nagyobb, mint 3,1A - növelje a kisütési ellenállás értékét.

Kalibrálás:
Ha rendelkezésre áll egy 10,0000V-os pontos kalibráló feszültség vagy egy 2A tartományú pontos A-mérő, akkor a pontosabb mérések érdekében kalibrálhatja a modult. A kalibrációs üzemmódba mindhárom gomb egyidejű megnyomásával léphet be, ezután a teszt automatikusan elindul, az OK gomb hosszú megnyomásával korrigálhatja a kijelzőn megjelenő értéket.

A termék nem különállóan működő egység, szakszerű összeszerelést igényel.
