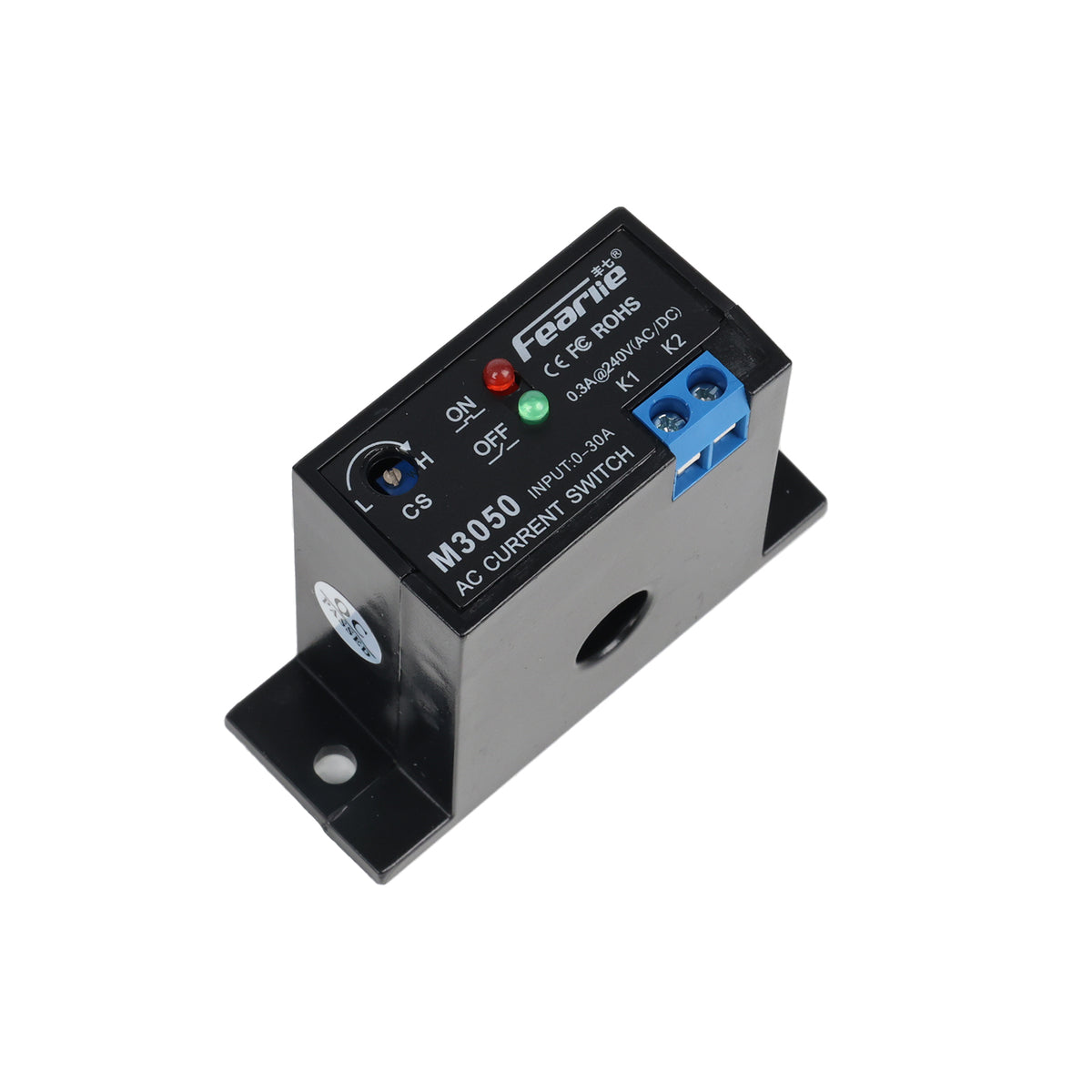

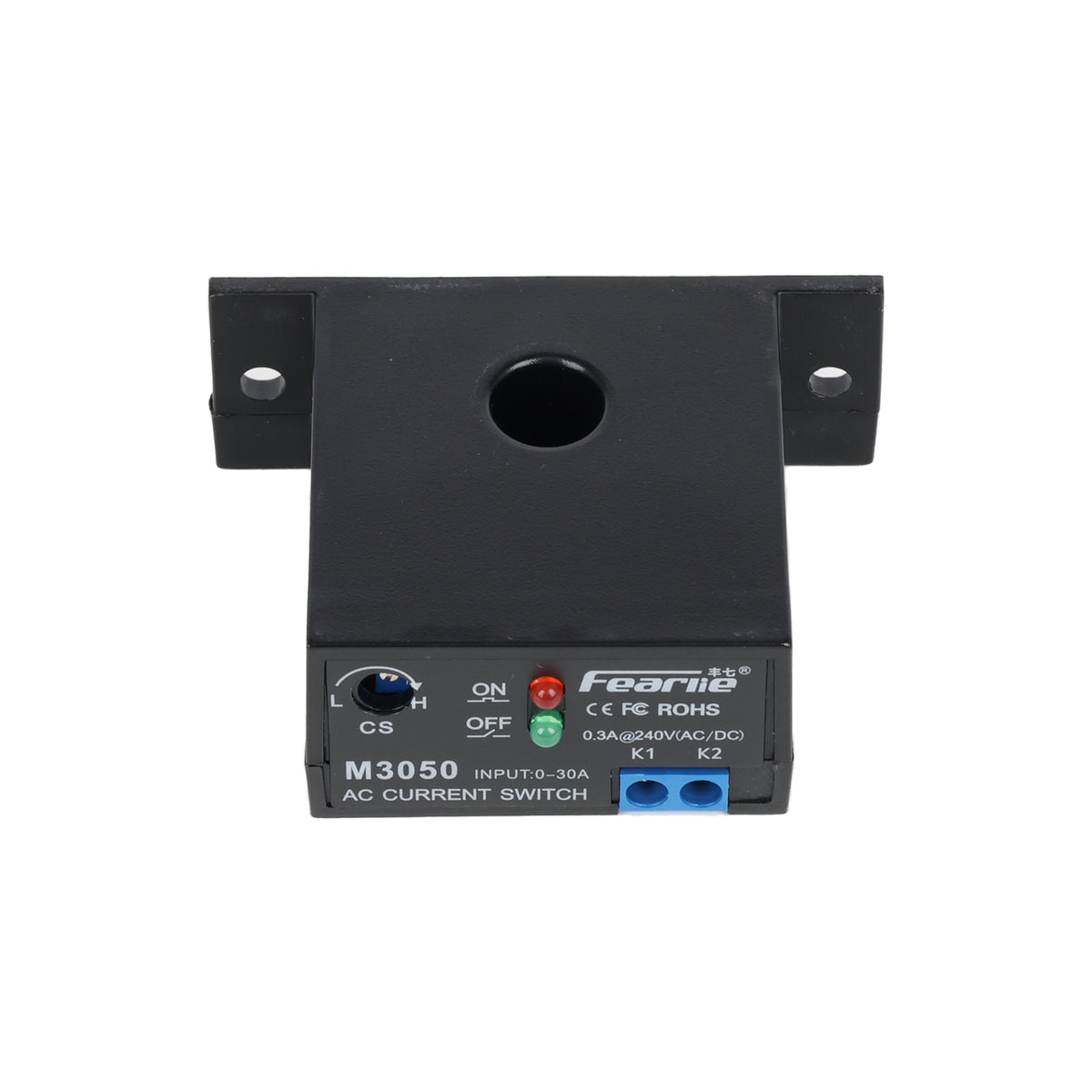

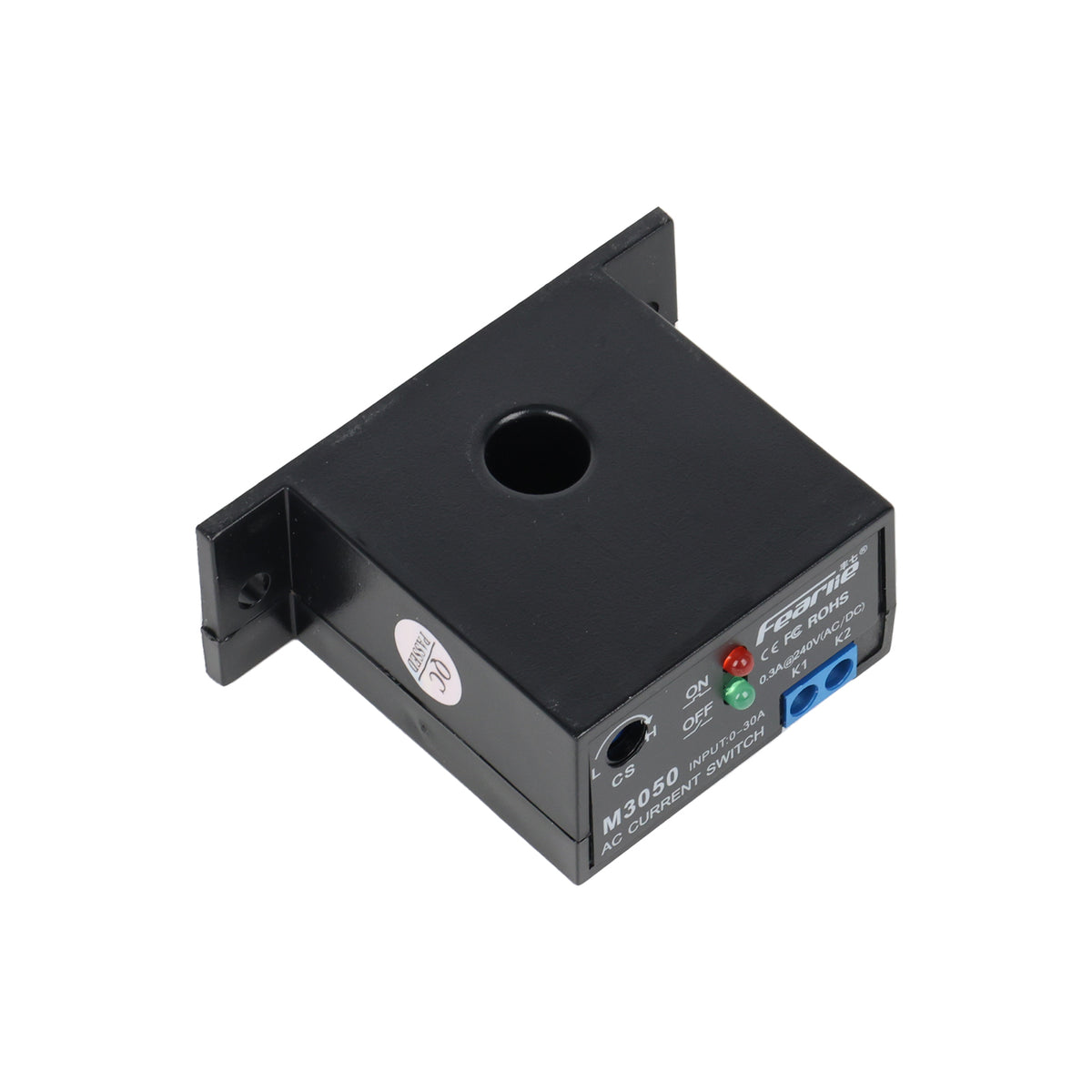

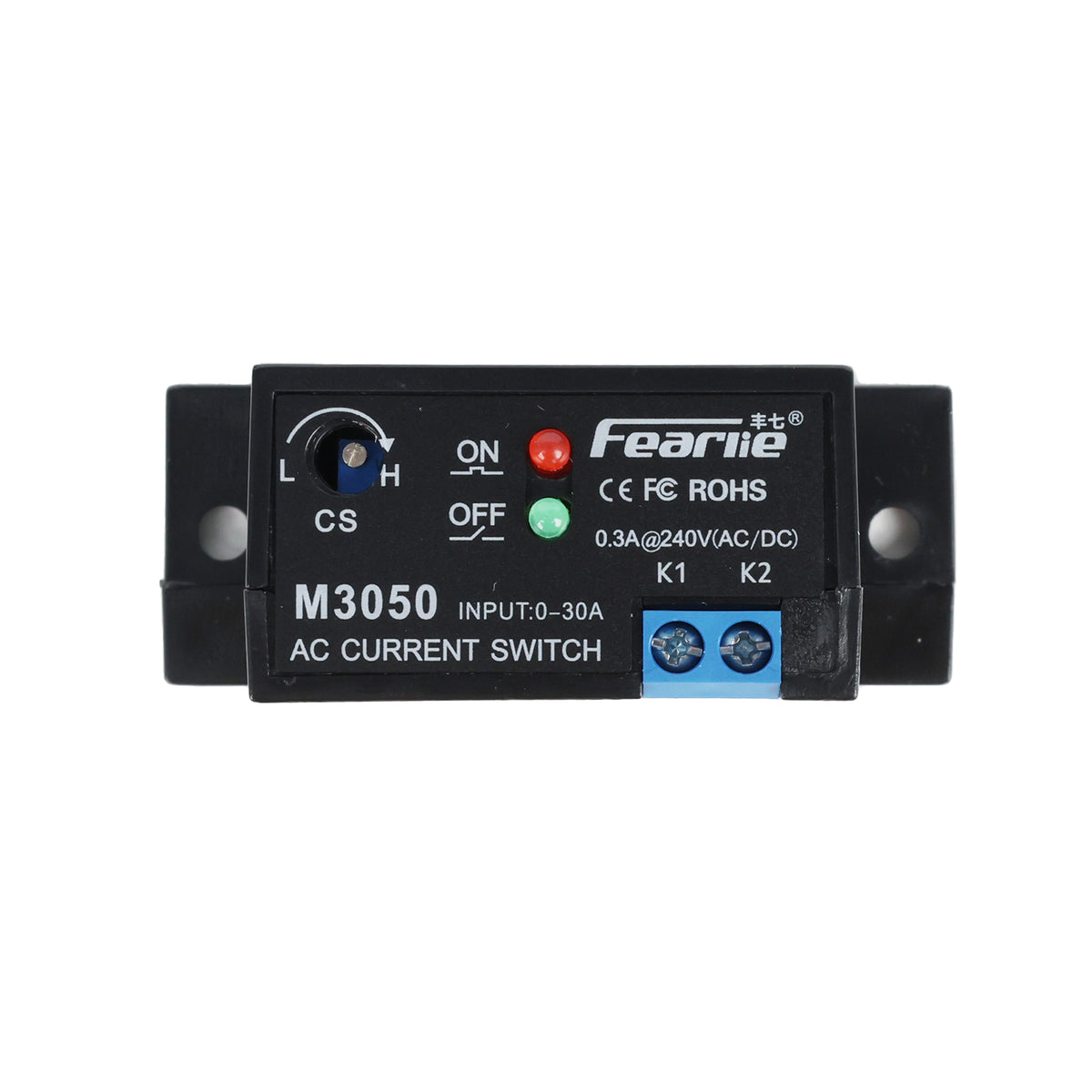

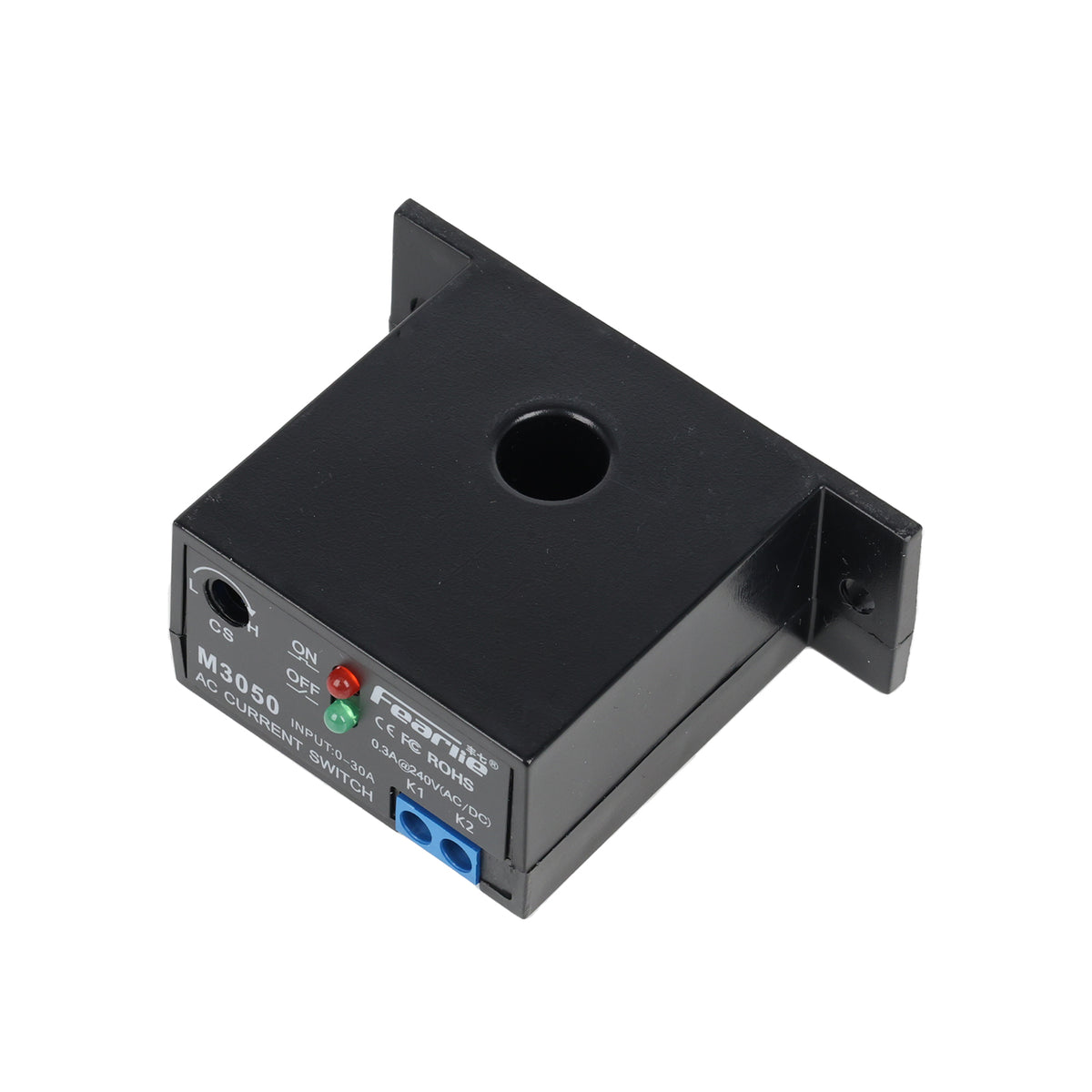

M3050 AC áramrelé modul (nyitó érintkező, beállítható 0,2–30 A)

M3056 AC áramfigyelő relé (nyitó érintkező, NC, beállítható 0,2–30 A) Megbízható, pontos és teljesen önálló megoldást keres a váltakozó áram figyeléséhez? Az M3056 áramérzékelő relét, amely „Normally Closed” (nyitó érintkező) funkcióval rendelkezik, kifejezetten az elektromos hálózatok hatékony védelmére, a gépek működésének ellenőrzésére, valamint ipari és háztartási rendszerek automatizálására tervezték.

Ez a készülék az érintésmentes indukciós érzékelés elvén működik. A méréshez belső transzformátort használ, így a megfigyelt fázisvezetéket egyszerűen csak át kell fűzni a készülék házán található 10 mm átmérőjű nyíláson. Nincs szükség bonyolult sorba kapcsolásra, sem a tápkábel megszakítására. Nagy előnye, hogy a készülék nem igényel külső tápellátást, mivel indukciós úton, közvetlenül a vevőn átfolyó áramból táplálkozik.


Működési elv: A precíz, többfordulatos potenciométer segítségével könnyedén beállíthatja a kívánt áramküszöbértéket (0,2–30 A AC tartományban).
Áramtúllépés: Amint az áramlás átlép az Ön által beállított határértéket, a K1–K2 kimeneti érintkezők azonnal szétnyílnak (nyitó NC érintkező logika).
Áramcsökkenés: Ha az áramérték a beállított határ alá csökken, a K1–K2 érintkezők visszatérnek eredeti állapotukba, és zárva maradnak.


Az M3056 áramrelé főbb előnyei: -Teljesen autonóm működés: Bármilyen kiegészítő tápellátás nélkül működik – helyet takarít meg a kapcsolószekrényben és egyszerűsíti a kábelezést.
-Magas pontosság és sebesség: 1%-os mérési pontossággal és 200 ms-os villámgyors reakcióidővel azonnal reagál a kritikus állapotokra.
-Biztonságos indukciós érzékelés: A mért áramkör és a kapcsolóérintkező közötti galvanikus elszigetelés maximális biztonságot garantál. -Magas túlterhelés-ellenállás: A relé akár 100%-os rövid idejű maximális túlterhelést is képes kezelni.
-Alacsony hiszterézis: Rendkívül stabil kapcsolás az alacsony hiszterézisnek (? 2 %) köszönhetően, amely megakadályozza az érintkezők nem kívánt rezgését a beállított határértékhez közeli értékeknél. Műszaki adatok:

-Modell: M3056
-Kimeneti típus: Nyitó érintkező (Normally Closed – NC), K1–K2 kapcsok -Bemeneti váltakozó áram tartománya: 0,2–30 A AC -Küszöbérték beállítása: Többfordulatos potenciométer
-Tápellátás: Külső tápellátás nélkül (indukciós módon a mért vezetékből) -Érintkezők névleges terhelése: ? 0,3 A 240 V AC/DC feszültség mellett. Érintkezési ellenállás (K1–K2): 4 ohm.
-Lefolyási áram: ? 0,1 A -Mérési pontosság: 1 % -Hiszterézis: ? 2 % -Válaszidő: ? 200 ms -A vezeték átmérőjének megfelelő nyílás: 10 mm
-Védelmi fokozat: IP30 -Üzemi hőmérséklet: -20 °C és +60 ? között -Méretek: 65 × 25 × 47 mm

Biztosítson professzionális, autonóm felügyeletet elektromos berendezései és gépei számára. Az M3056 áramérzékelő relével pontos és megbízható védelmet kap a túlterhelés ellen, amely működéséhez egyetlen watt külső energiára sincs szüksége.
