Konektory RJ45

Konektory RJ45

Necelou polovinu obratu drží spojky RJ45, tedy nejrychlejší způsob, jak spojit dva síťové kabely bez krimpování. Objemově vedou samotné konektory, hlavně v průchozím provedení – to je zásadní zjednodušení, protože vodiče se srovnají, protáhnou konektorem a odstřihnou až kleštěmi při lisování.

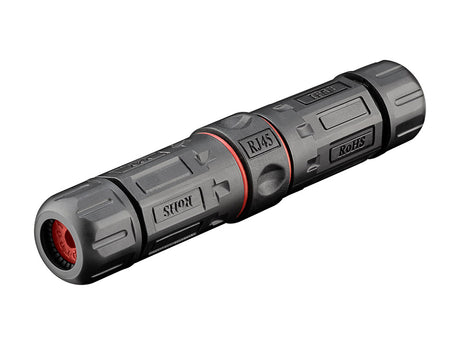

• Spojka RJ45 – nejsilnější položka, prodloužení kabelu bez krimpování a bez nářadí.

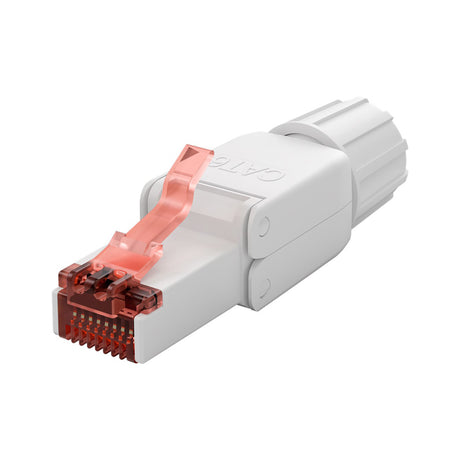

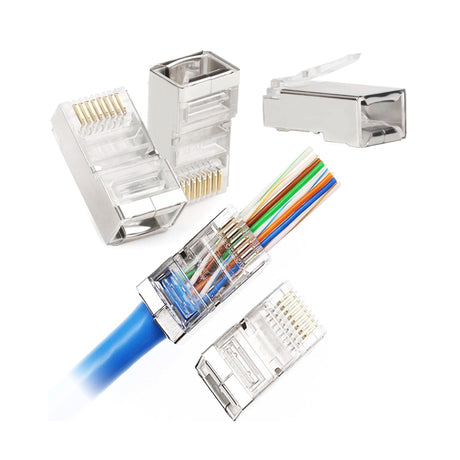

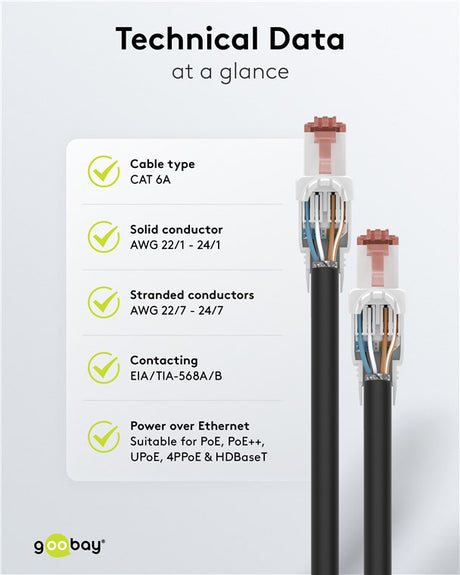

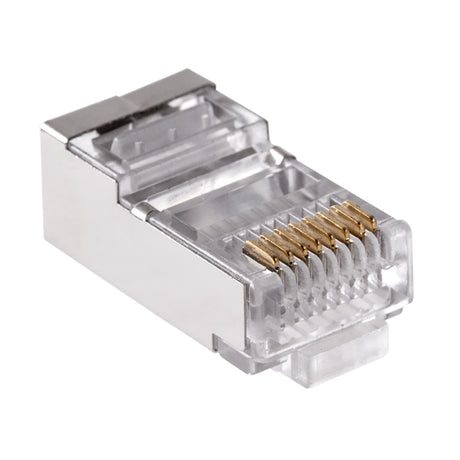

• Průchozí konektory CAT5e a CAT6 – snazší srovnání vodičů před lisováním.

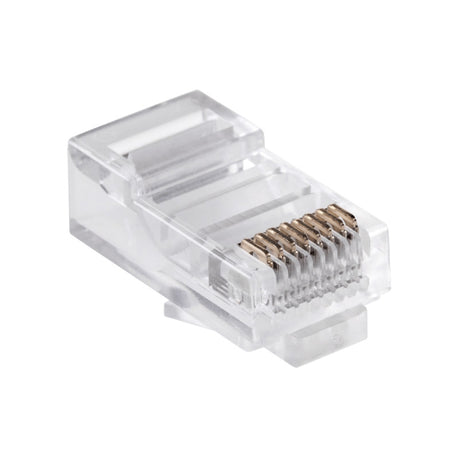

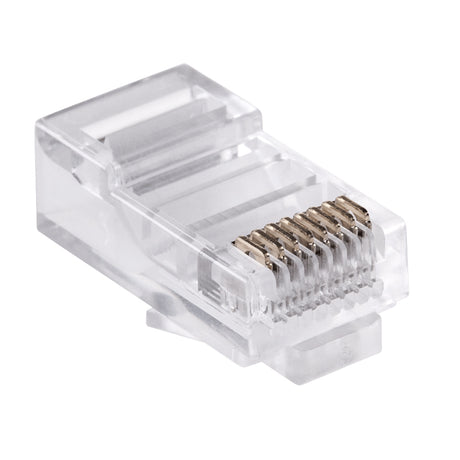

• Klasické konektory – běžné provedení pro krimpovací kleště.

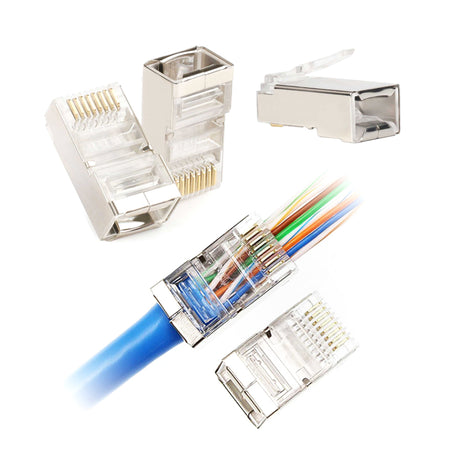

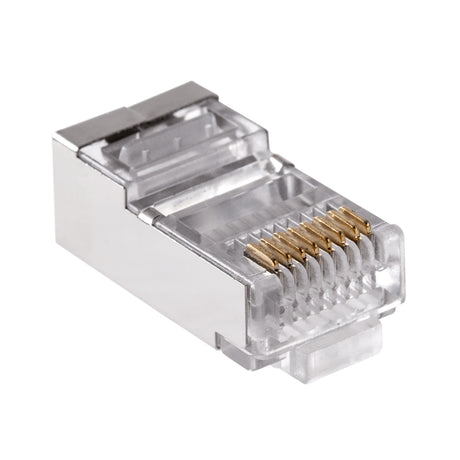

• Stíněné konektory – pro stíněné kabely v rušeném prostředí.

Časté dotazy

Jaký konektor na lanko a jaký na plný vodič?

Konektory se liší tvarem nožů, které se do vodiče zařezávají – nůž pro plný vodič lanko prořízne a spoj je nespolehlivý, a naopak. Většina levných konektorů je určená pro plný vodič, tedy pro instalační kabel; na propojovací kabely s lankem je potřeba odpovídající typ.

Musí se dodržet pořadí barev?

Musí, protože páry jsou zkroucené záměrně a vodiče jednoho páru musejí zůstat na sousedních pinech. Zapojení „jak to vyjde" sice na krátkém kabelu zdánlivě funguje, ale na delší trase vede k chybám a k výraznému poklesu rychlosti. Na obou koncích se používá stejné schéma.

Hotové kabely najdete v kategorii UTP kabely, další konektory v USB konektorech. Přehled je v sekci Datové a telefonní konektory.
