Keramické kondenzátory

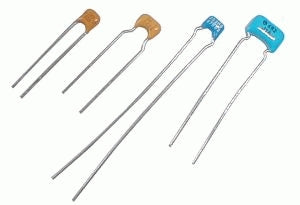

Většinu obratu drží sady – hlavně provedení MLCC s 500 kusy v boxu. Vrstvená konstrukce MLCC dává při stejné kapacitě výrazně menší pouzdro než klasický keramický kondenzátor, což šetří místo na desce. Jednotlivé kusy se prodávají hlavně jako doplnění konkrétní hodnoty.

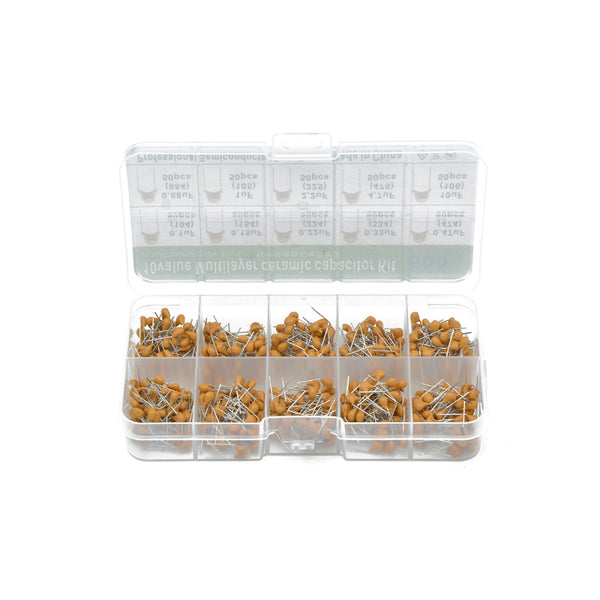

• Sady MLCC 300 a 500 ks – nejsilnější položka, kapacity 0,1 až 10 µF.
• Sada 960 ks 2 pF až 100 nF – malé hodnoty pro vysokofrekvenční obvody.

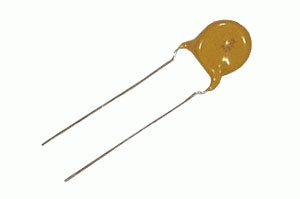

• Vysokonapěťové provedení 3 kV – měniče a zapalovací obvody.

Časté dotazy

Co znamená označení Y5V nebo X7R?

Teplotní třída dielektrika. Y5V má velký rozptyl kapacity s teplotou a napětím a hodí se jen na blokování, X7R je výrazně stabilnější a používá se tam, kde na hodnotě záleží. Pro filtraci napájení rozdíl nevadí, v časovacích obvodech ano.

Větší kapacity mají Elektrolytické kondenzátory, přesnost Fóliové kondenzátory. Přehled je v sekci Kondenzátory.
