Integrált áramkörök

Integrované obvody

Integrovaný obvod nahradí desítky jednotlivých součástek. Řada klasických typů se vyrábí desítky let beze změny a zůstává základem výuky i amatérských konstrukcí – právě proto je najdete ve školních zapojeních i v servisu starších přístrojů.

Co kategorie obsahuje

• Časovače a logické obvody – osvědčené typy pro generování impulzů, čítání a jednoduchou logiku.
• Regulátory a stabilizátory napětí a proudu – lineární i spínané pro napájecí zdroje.

Na co se zaměřit

• Typové označení – při náhradě je rozhodující; podobné číslo nemusí znamenat shodnou funkci.

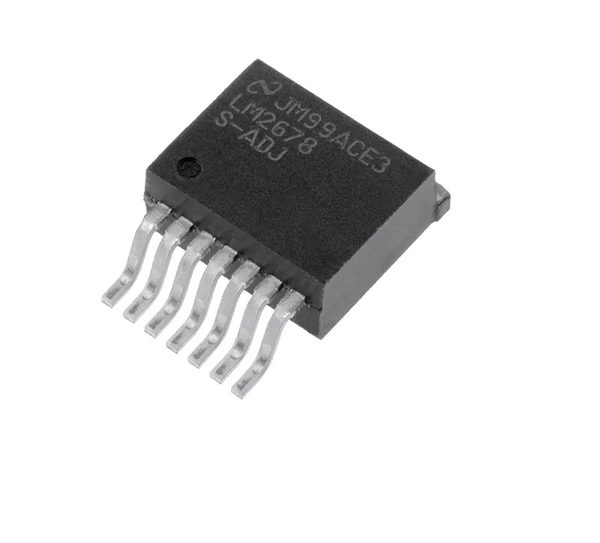

• Pouzdro – provedení s vývody pro montáž do desky nebo do patice, případně SMD pro povrchovou montáž.

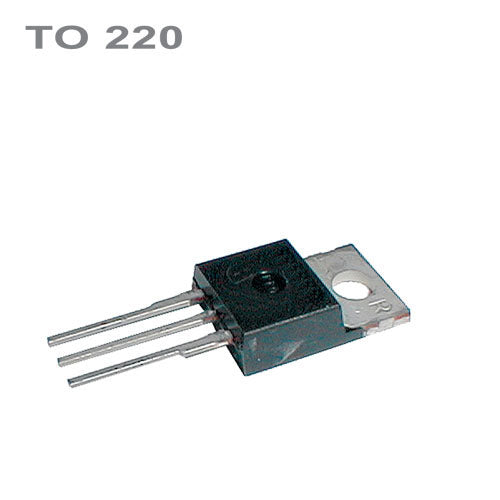

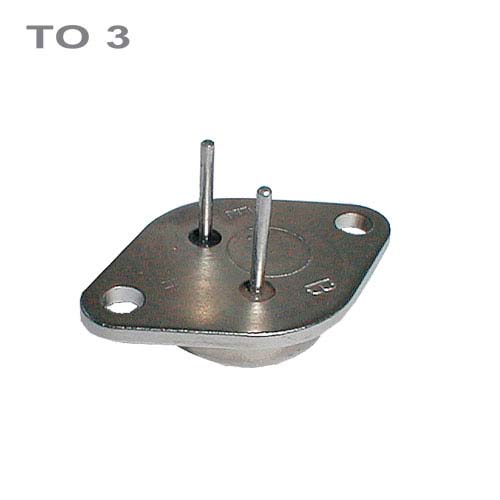

• Chlazení stabilizátorů – lineární typy mění rozdíl napětí v teplo a při vyšším proudu potřebují chladič.

Časté dotazy

Vyplatí se použít patici?

Ano, zvlášť u prototypů a u obvodů, které se mohou poškodit. Integrovaný obvod pak vyměníte bez odpájení, což ušetří desku i čas.

Jak vyjmout obvod z patice?

Speciálním extraktorem nebo opatrně střídavě z obou stran, aby se nevyhnuly vývody. Páčení z jedné strany vývody ohne.

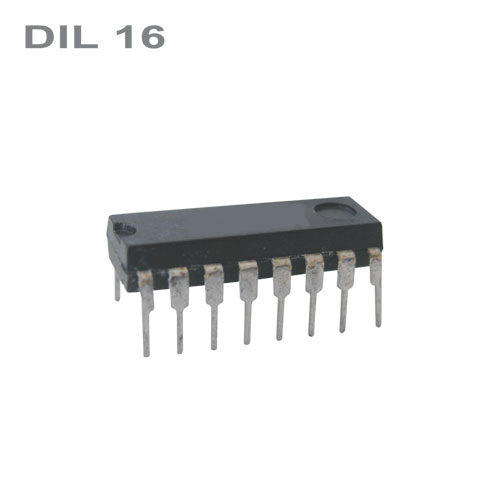

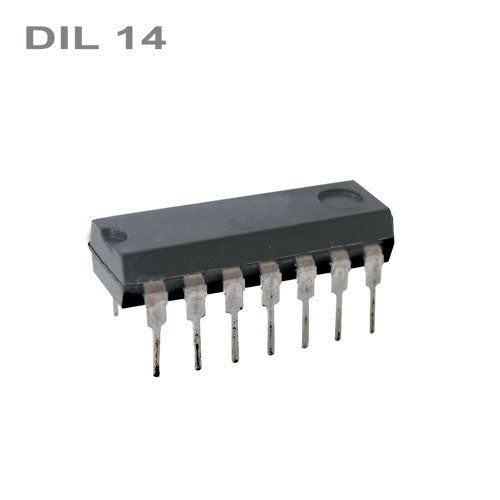

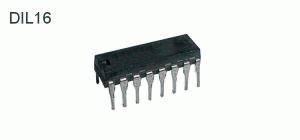

Co znamená DIL a SMD u pouzdra?

DIL je provedení s vývody pro montáž do desky nebo do patice, SMD se pájí na povrch. Pro ruční práci je DIL podstatně přívětivější.

Jak vybrat stabilizátor napětí?

Podle výstupního napětí, potřebného proudu a rozdílu napětí na vstupu. Lineární typ tento rozdíl mění v teplo, proto potřebuje chladič.

Navazují diody a můstky a kondenzátory.
